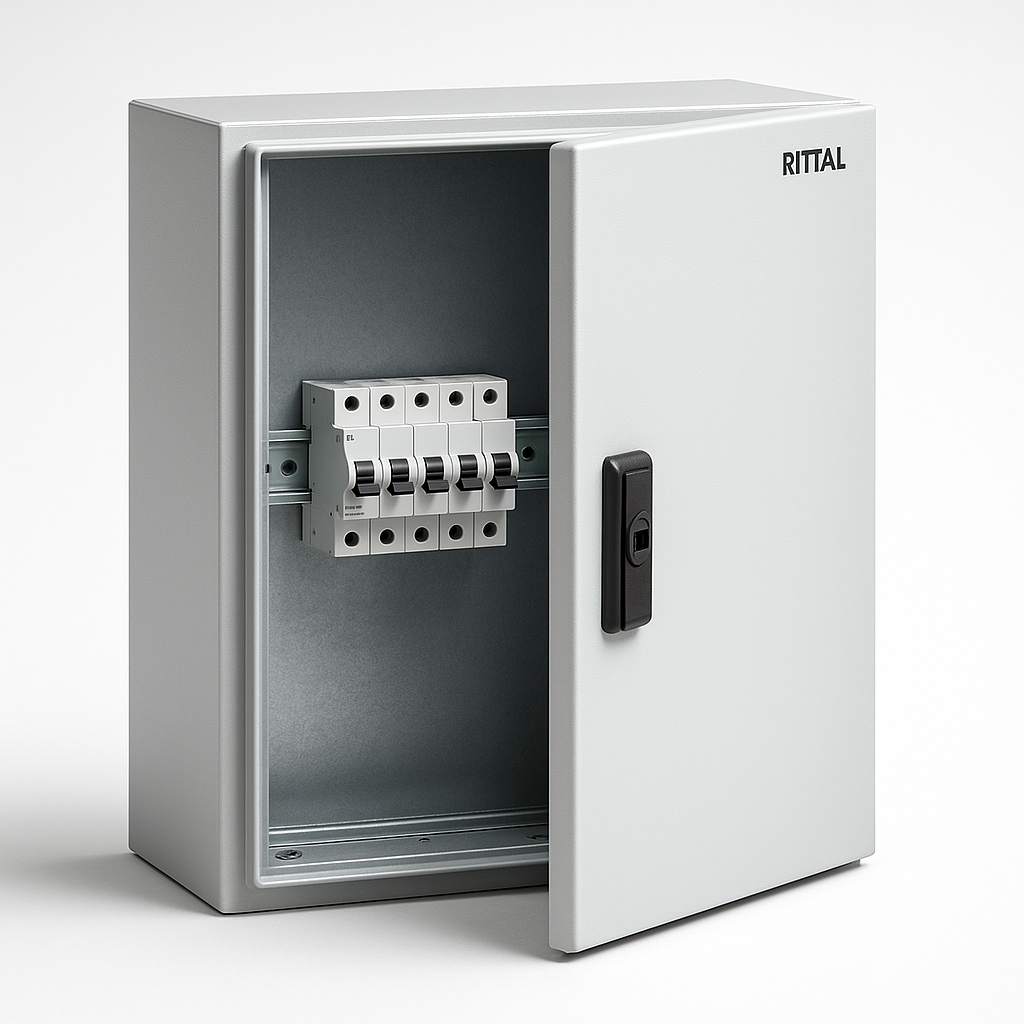

تابلو برق فلزی

در انتخاب يا طراحي يک تابلو برق فلزی «خوب» بايد مجموعه‌اي از نکات فني، ايمني و کيفي را مدّنظر قرار داد. در ادامه مهم‌ترين مشخصات و ويژگي‌هاي يک تابلو برق فلزی استاندارد و باکیفیت را آورده‌ايم:

۱. جنس و ضخامت ورق

• فولاد سرد (cold‑rolled steel) يا ورق گالوانيزه با ضخامت ۱٫۲–۲٫۰ ميلي‌متر

• يکنواختي ضخامت و صافي سطح براي چسبندگي بهتر رنگ پودري

۲. پوشش و رنگ

• پوشش الکترواستاتیک (پودري) کوره‌اي با ضخامت لايه ۶۰–۸۰ ميکرون

• مقاوم در برابر اشعه UV، خوردگي، خش و سایش

• رعايت استاندارد رنگ RAL (مثلاً RAL 7035 برای خاکستری روشن)

۳. درجه حفاظت (IP Rating)

• IP54 به بالا براي محيط‌هاي معمولي

• IP65 برای محيط‌هاي مرطوب، گردوغبار بالا يا شستشوي دوره‌اي

• درزگيرهاي درب (gasket) از جنس سیلیکون يا EPDM

۴. ابعاد و ساختار

• پلتفرم نصب داخلي (back‑plate) با ضخامت ۲–۳ ميلي‌متر برای نصب کلید، کنتاکتور، PLC و …

• فاصله مناسب بين قطعات (حداقل ۲۰–۳۰ میلی‌متر) برای گردش هوا و سهولت کابل‌بندي

• پيچ‌ها و اتصالات داخلي از جنس استيل يا گالوانيزه

۵. درب و لولا

• درب لولايي مقاوم با لولاهای استنلس‌استیل یا مواد مرکب ضدسایش

• امكان قفل‌پذيري (قفل کليددار يا قفل سيلندري)

• پنجره شفاف (اختياري) از polycarbonate مقاوم در برابر ضربه

۶. تجهيزات و تجهيزات جانبي

• ريل DIN (نمره ۳۵) با پوشش آنتي‌کوروزيون

• شينه ارت و نول (مانيفولد) از مس يا پروفيل گالوانيزه

• ترمينال‌بلاک‌هاي استاندارد با درجه ولتاژ و جريان مناسب

• پليت‌هاي کابل‌خور (gland plate) با پُرکننده لاستيکي (rubber insert)

۷. تهويه و مديريت حرارت

• دريچه‌هاي مشبک با فيلتر ضدگردوغبار

• در صورت نياز: پنکه يا هيت‌ترمينال (heater-terminal) برای محيط‌هاي سرد

• فاصله‌ی کافي تا स्रोतهاي گرمازا (مثلاً اينورترها)

۸. استانداردها و گواهينامه‌ها

• مطابقت با IEC 61439 (تابلوهاي رانژه پست‌هاي توزيع)

• CE/LVD/EMC برای کاربردهای صنعتي اروپايي

• UL 508A (مختص بازار آمريکا)

• رعایت استانداردهاي ملي (مثلاً ISIRI در ايران)

۹. ايمني و تست‌ها

• تست جريان نشتي (شنت تست) و تست ولتاژ عايق (Hytest)

• آزمون مقاومت ضربه مکانيکي (IK07 به بالا)

• تضمين تماس صفر درِ بسته و جلوگيري از دسترسي به قطعات تحت ولتاژ

۱۰. ويژگي‌هاي کاربردي

• انعطاف طراحی برای افزودن مدول‌ها (ماژولار بودن)

• برچسب‌گذاري واضح براي مدارها و ترمينال‌ها

• امکان توسعه و ارتقا (افزودن PLC، حجم‌های آتی)

• قابليت نصب روي پايه (floor‑standing) يا روي ديوار (wall‑mounted)
